PL3300是电力线载波通信专用 SOC芯片，其内置的载波通信单元，采用 DBPSK 调制方式和直序扩频技术，载波中心频率为 120kHz，伪随机码速率为 7.5kHz，提供连续和过零点两种通信方式，其中连续方式兼容 PL3106/PL3107 芯片的 500bps 通信模式。

芯片特性：

• 电力线载波通信专用 SOC芯片;
• 采用超大规模数/模混合 CMOS 工艺;
• 内置增强型 8051 微处理器;
• 内置两个可灵活配置的全双工多功能 UART;
• 内置 256 bytes + 7936 bytes SRAM;
• 内置 64K bytes 嵌入式 FLASH 存储器;
• 采用 DBPSK 窄带调制方式和自适应可变速率直序扩频通信技术，最高通信速率达 500bps;
• 通信频带和信道带宽符合欧洲 EN50065 等行业规范;
• 内置数字同步锁相器，支持过零点通信模式;
• 载波信号驱动方式支持差分输出;
• 全数字收发机,两套独立的收发系统分别实现过零点和连续通信方式;
• 内置高性能带通开关电容滤波器;
• 内置接收信号强度检测（RSSI）与信噪比分级电路;
• 内置串行程序存储器编程接口，支持在系统编程（ISP）;
• 全内置的片上多电源域管理，单一 5V 电源供电；所有 I/O 兼容 3.3V 电平输入;
• 采用 QFN32 封装;
• 温度适用范围（工业级标准） -40℃-- +85℃。

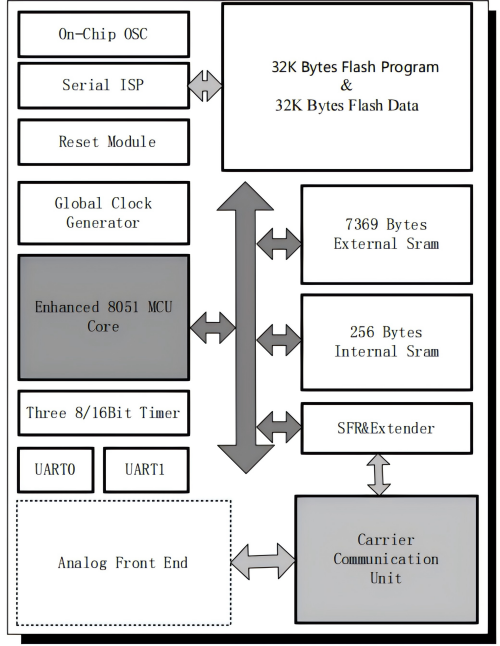

逻辑结构框图
