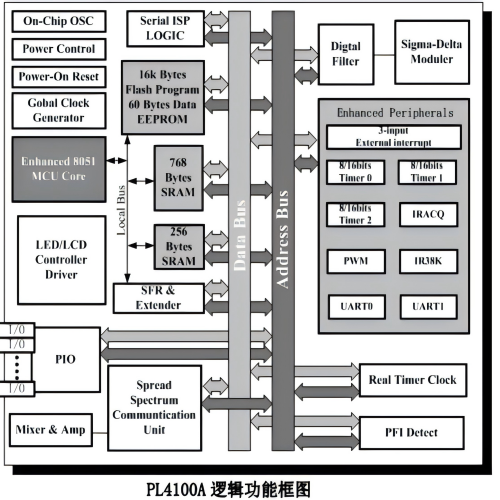

PL4100A采用超大规模数/模混合 CMOS 制造工艺，拥有多项自主知识产权的SOC（System on Chip）设计。PL4100A 内嵌的 LCD 驱动电路。有 24 个段信号输出管脚和 4 个公共端输出管脚，能驱动 24╳4=96 段的 LCD，支持 1/4 duty，1/3bias 显示模式。PL4100A 内部集成了 PL2102 电力载波通讯模块，该模块是专为电力线通讯网络设计的半双工异步调制解调器。PL4100A 将该模块内嵌后，使得载波通讯的抗干，扰能力有了巨大提高，操作更加方便。

芯片特性：

• 采用超大规模数/模混合 CMOS 制造工艺；
• 拥有多项自主知识产权的SOC（System on Chip）设计；
• 内嵌增强型 8051 兼容微处理器；
• 内置扩频通信调制/解调电路，数据速率 500/250Bps 可选；
• 内置 2 路 16 位Σ-Δ调制 A/D 转换器；
• 内置 256 bytes + 768 bytes SRAM（静态随机存储器）；
• 内置 16K bytes E2 PROM（电可擦除/可编程）程序存储器；
• 内置 60 bytes E2 PROM（电可擦除/可编程）数据存储器；
• 内置两个可灵活配置的全双工多功能 UART（UATR0 可配置为红外 38K）；
• 内置三个 8/16 位定时/计数器，一个看门狗定时器以及三个外部中断源；
• 内置 4x24 段 LCD 显示控制/驱动电路；
• 内置实时钟/日历单元，自动润年润月,可数字频率校正,并具有秒脉冲输出；
• 内置带有硬件方向判别逻辑的红外线脉冲探测驱动电路；
• 内置 1 路 8 位 PWM 调制 D/A 转换器；
• 内置 2 路运算放大器；
• 内置 2.5V±8%电压源基准；
• 内置串行程序存储器编程接口，支持在系统编程（ISP）；
• 采用 5V 单电源供电；
• 内置完善的电源电压监测电路；
• 温度适用范围（工业级标准） -40℃-- +85℃。
