PL4000

      PL4000是电力线载波通信专用SOC芯片，采用超大规模数/模混合CMOS工艺。PL4000内部集成有38kHz红外线调制通信电路，UART的串行数据输出可由载波调制后从P1.1输出。软件可以根据不同主时钟频率配置载波频率的分频比，使用灵活方便。PL4000内置的载波通信单元，采用DBPSK调制方式和直序扩频技术，载波中心频率为120kHz,伪随机码速率为7.5kHz,提供连续和过零点两种通信方式，其中连续方式兼容PL3106/PL3107芯片的500bps通信模式。


芯片特性:

  • 电力线载波通信专用SOC芯片；
  • 采用超大规模数/模混合CMOS工艺；
  • 内置增强型8051微处理器；
  • 内置两个可灵活配置的全双工多功能UART；
  • 内置256 bytes+7936 bytes SRAM；
  • 内置64K bytes嵌入式FLASH存储器；
  • 采用DBPSK窄带调制方式和自适应可变速率直序扩频通信技术，最高通信速率达500bps,完全兼容PL3105/PL3106/PL3107/PL3201等载波通信芯片；
  • 通信频带和信道带宽符合欧洲EN50065等行业规范；
  • 内置数字同步锁相器，支持过零点通信模式；
  • 载波信号驱动方式支持差分输出；
  • 全数字收发机，两套独立的收发系统分别实现过零点和连续通信方式；
  • 内置6阶高性能带通开关电容滤波器；
  • 内置接收信号强度检测(RSSI)与信噪比分级电路；
  • 内置串行程序存储器编程接口，支持在系统编程(ISP)；
  • 全内置的片上多电源域管理，单一5V电源供电；所有I/0兼容3.3V电平输入；
  • 采用SSOP24封装；
  • 温度适用范围(工业级标准)-40℃—+85℃。

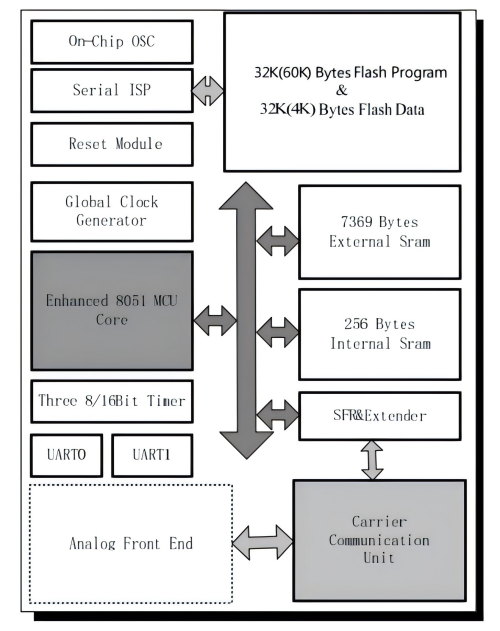

逻辑结构框图
